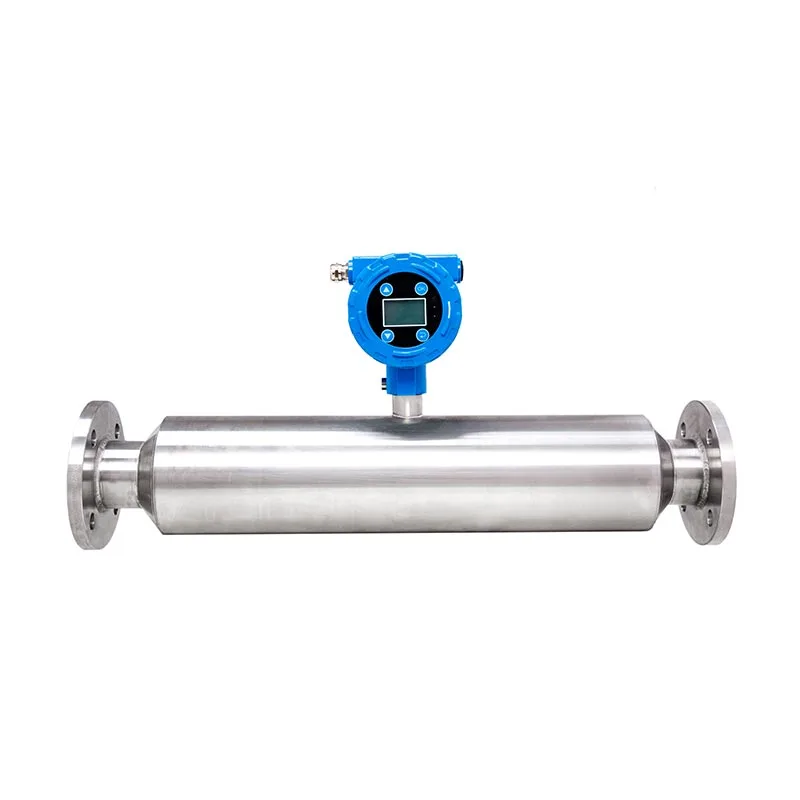

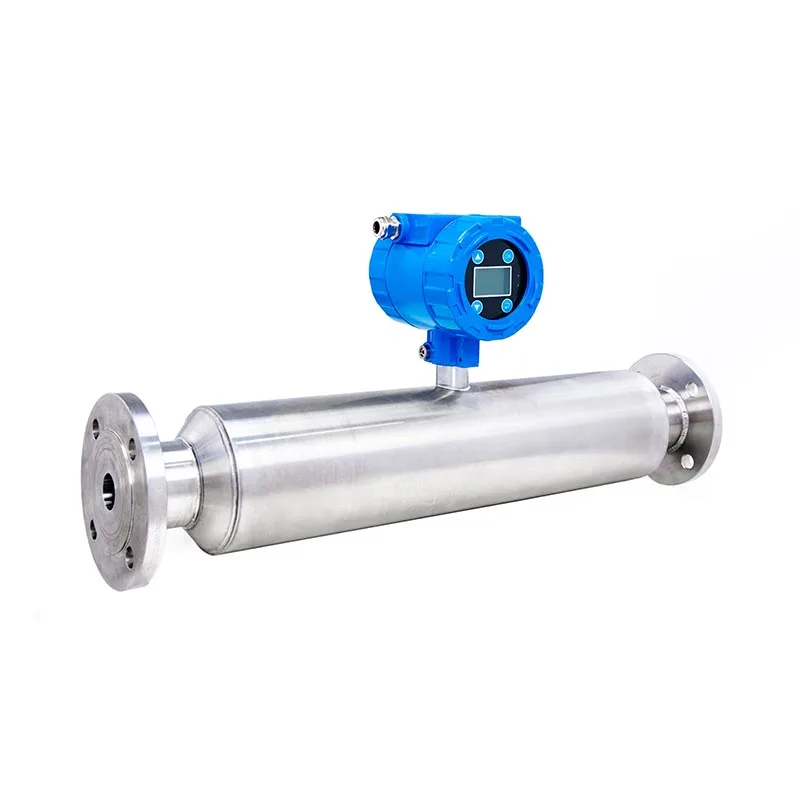

Boru Hattı Sistemini Destekleyen Filtre Pres İçin Paslanmaz Çelik Satır İçi Borulu Bulamaç Konsantrasyon Ölçer

SINOU, otomatik izleme cihazlarıyla eşleşen filtre presine odaklanan profesyonel bir üreticidir. Özelleştirilmiş Paslanmaz Çelik Hat İçi Borulu Bulamaç Konsantrasyon Ölçer Filtre Pres Destekleyici Boru Hattı Sistemi için küresel baskı, kimya, elektrokaplama ve kağıt yapımı müşterileri. Boru hattı doğrudan kurulumlu boru şeklinde tasarlanmıştır Filtre pres gelen bulamaç boru hattına yönelik yapı, yüksek viskoziteyi, aşındırıcı boya çamurunu ve kimyasal bulamacı hedefler atık su basımının özellikleri.

Tüm ıslanan parçalarda isteğe bağlı Hastelloy korozyon önleyici özellikli SUS316L paslanmaz çelik kullanılmıştır özelleştirme; gerçek zamanlı 4-20mA/RS485 sinyal çıkış bağlantıları besleme akışını ayarlamak için filtre presi otomatik kontrol kabini ve membranın akıllıca sıkıştırılması basıncı. Boru çapını, ölçüm aralığını ve patlamaya dayanıklı kaliteyi özelleştiriyoruz Kimyasal Baskı ve Boyama Membran Filtre Presi ile uyumlu tam otomatik kapalı devre susuzlaştırma sistemi oluşturun.

Temel Ürün Özellikleri

1. Tamamen paslanmaz çelik boru şeklinde entegre yapı Tüm boru gövdesi ve algılama bileşenleri Paslanmaz Çelik Hat İçi Filtre Pres Destekleyici Boru Hattı Sistemi İçin Borulu Bulamaç Konsantrasyon Ölçer SUS316L paslanmaz çeliği benimser, direnir Baskı boyası bulamacının asit, alkali ve tuz korozyonu, uzun süreli aşındırıcı ortam altında pas hasarını önler.

2. Nükleer olmayan ultrasonik ölçüm teknolojisi Radyoaktif kaynak yoktur, atölye üretimi için güvenlidir; kabarcık önleyici ve anti-fiber girişim tasarımı, yüksek lifli baskı çamuruna ve ince kimyasal bulamaca uyum sağlar, kararlı ölçüm boru hattının sürüklediği havayla bile.

3. Doğrudan flanşlı boru hattı kurulumu Hat içi boru tasarımı doğrudan filtre pres besleme boru hattına bağlanır bypass dönüşümü olmadan, mevcut filtre pres atölyesi için inşaat ve boru hattı modifikasyon maliyetinden tasarruf edin.

4. Filtre pres PLC ile otomatik bağlantı Gerçek zamanlı konsantrasyon sinyali çıkış bağlantıları filtre pres kontrol sistemi; Bulamaç konsantrasyonu ayarlanan eşiği aştığında sistem otomatik olarak besleme pompası hızını azaltır veya membranı uzatır Filtre keki nemini stabilize etmek için sıkma süresi.

5. Kendi kendini temizleyen, yapışmayı önleyen iç boru Cilalı iç boru yüzeyi, boya pigmentini ve ince çamur yapışmasını önler, Düzenli manuel temizleme sıklığını azaltın.

6. Çoklu sinyal çıkışı ve akıllı ekran Yerel LCD gerçek zamanlı konsantrasyon ekranı + 4~20mA analog + isteğe bağlı RS485 Modbus iletişimi, uzaktan bulut veri toplama ve üretim kaydı aktarımını destekler.

Teknik Parametre Şartname

Çalışma Prensibi

1. Temel Ölçüm Prensibi

Konsantrasyon ölçer, gelişmiş ultrasonik hat içi algılama ilkesini benimser. Bulamaç boru şeklinde aktığında Filtre Pres Destek Boru Hattı için Paslanmaz Çelik Satır İçi Borulu Bulamaç Konsantrasyon Ölçer ölçüm gövdesi Sistem, ultrasonik dalgaları sıvı ortamdan iletir. Cihaz gerçek zamanlı katı içeriği hesaplar ve boya ve boya içindeki asılı katı parçacıkların neden olduğu ses hızı zayıflamasını tespit ederek bulamaç konsantrasyonu kimyasal bulamaç.

2. Sinyal Dönüşümü ve Veri Çıkışı

Dahili yüksek hassasiyetli algılama çipi, toplanan ultrasonik sinyalleri dijital konsantrasyon verilerine dönüştürür. cihaz standart 4-20mA veya RS485 dijital sinyal çıkışı sağlar ve gerçek zamanlı konsantrasyon değerini eşleşen cihaza iletir Kimyasal Baskı ve Boyama Membran Filtre Presinin PLC kabini.

3. Filtre Pres Sistemi ile Kapalı Döngü Otomatik Kontrol

Filtre pres kontrol sistemi, önceden belirlenmiş üst ve alt konsantrasyon eşik değerlerine göre otomatik olarak ayarlanır. besleme pompası frekansı ve besleme akışı: filtre plakası sızıntısını önlemek için bulamaç çok kalın olduğunda besleme hızını azaltın; Üretim verimliliğini artırmak için bulamaç çok ince olduğunda besleme hacmini artırın. Bu arada sistem optimize edilir Son filtre keki nemini stabilize etmek için membran sıkma süresi.

4. Parazit Önleyici Yardımcı Tasarım Prensibi

Ayna cilalı iç boru, çamurun yapışmasını ve kabarcık yapışmasını azaltır. Yerleşik algoritma otomatik olarak ortadan kaldırır Stabilliği garanti etmek için baskı çamurunda bulunan mikro hava kabarcıklarından ve kısa tekstil elyafından kaynaklanan girişim ölçüm doğruluğu.

5. Veri Görüntüleme ve Uzaktan Yükleme

Yerinde LCD ekran anlık konsantrasyon verilerini doğrudan görüntüler; isteğe bağlı bulut iletim modülü yüklemeleri tarihsel konsantrasyon kayıtları, üretim veri istatistiklerini kolaylaştırma ve müteakip formül optimizasyonu çamur susuzlaştırma.

Çalıştırma Önlemleri

1. Kurulum Öncesi ve Devreye Alma İpuçları

(1) Ölçümün engellenmesini önlemek için kurulumdan önce boru hattının iç kalıntılarını, pamuk elyafını ve katı topakları temizleyin. tüp.

(2) Kurulumdan sonra sıfır kalibrasyonu temiz suyla tamamlayın; üst/alt konsantrasyon sınırı parametrelerini ayarlayın filtre pres bağlantı kontrolü için yerel çamurun eşleştirilmesi.

(3)Sayacı yatay düz boru kesitine monte edin; Dirsek, pompa çıkışı ve ani boru genişlemesinden kaçının Türbülanslı akış girişimini azaltacak konum.

2. Günlük Koşu Yönetimi

(1)Boş boruyu ortam olmadan çalıştırmayın; anormal veri kaymasını önlemek için boru hattı boşaltılırsa gücü kesin.

(2) Sabit besleme basıncını koruyun, algılama doğruluğunu etkileyecek akış hızının keskin dalgalanmalarından kaçının.

(3) Her vardiyada gerçek zamanlı ekranı ve PLC geri bildirim sinyalini kontrol edin; Veriler anormal şekilde dalgalanırsa inceleme için durun.

3. Düzenli Bakım Kuralları

(1)Yapışmış pigmenti ve viskoz çamuru çıkarmak için günlük kapatmanın ardından iç boruyu temiz suyla yıkayın.

(2) Her 30 günde bir manuel numune alma laboratuarı karşılaştırması yapın, ölçüm hassasiyetini sağlamak için cihazı yeniden kalibre edin.

(3) Kablo sıkılığını ve kabuk sızdırmazlığını aylık olarak kontrol edin; Aşındırıcı atölyeler için eskiyen sızdırmazlık parçalarını zamanında değiştirin.

4. Özel Çevre Koruma

(1)Güçlü asit ve alkali boya çamuru çalışma koşulları için, konsantre kimyasalların doğrudan üzerine dökülmesinden kaçının. ekipman gövdesi.

(2)Dış mekana monte edilen üniteler, kontrol kutusunu uzun süreli yağmurdan uzak tutar; patlamaya dayanıklı versiyon açılmayacaktır Yanıcı gaz ortamında elektrik muhafazası.

5. Uzun Süreli Kapatma İşlemleri

Çalışmanın 15 gün boyunca durdurulması durumunda, borunun içindeki tortu kalıntısını tamamen temizleyin, iç boşluğu kuru tutun ve boru hattını kapatın. her ikisi de biter.

Özelleştirme ve Üretim Süreci

Adım 1: Yerinde Çalışma Durumu İletişimi ve Teknik Parametre Onayı

Teknik mühendislerimiz, Kimyasal Baskı ve Boyama Membranı donatan müşterilerden tüm saha parametrelerini toplar Boru hattının nominal çapı, bulamaç pH değeri, lif içeriği, çalışma sıcaklığı, boru hattı dahil olmak üzere Filtre Pres basınç, gerçek konsantrasyon dalgalanma aralığı, PLC bağlantı gereksinimi ve atölyenin patlamaya dayanıklı talebi Boru Hattı Sistemini Destekleyen Filtre Pres İçin Paslanmaz Çelik Hat İçi Borulu Bulamaç Konsantrasyon Ölçer. Onayla ıslak malzeme (SUS316L/Hastelloy/Titanium), ölçüm aralığı, sinyal çıkış modu (4-20mA/RS485), özelleştirilmiş kaplama Veri analizinden sonra teknik şema ve resmi teklif.

Adım 2: CFD Akış Alanı Simülasyonu + CAD Yapısal Optimizasyon Tasarımı

Ar-Ge ekibi, iç tüp radyanı, ultrasonik sensör kurulumunu optimize etmek için CFD sıvı simülasyon yazılımını benimsiyor Filtre Pres için Paslanmaz Çelik Hat İçi Borulu Bulamaç Konsantrasyon Ölçer'in konumu ve akış kanalı düzeni Destekleyici Boru Hattı Sistemi, bulamaç türbülansı, fiber sargısı ve havanın neden olduğu ölçüm parazitini ortadan kaldırır kabarcık. Dahili teknik bilgilerden sonra resmi üretim çizimlerini, bileşen ürün reçetesini ve bağlantı parametre sayfasını tamamlayın denetim.

Adım 3: Hammadde Tedarik ve Giriş Denetimi

Sertifikalı paslanmaz çelik boru, alaşımlı malzeme, ultrasonik algılama modülü, endüstriyel verici ve Konsantrasyon ölçer için elektronik aksesuarlar. Tüm batık metal hammaddeleri asit-baz daldırma işleminden geçer korozyon önleyici nokta testi; elektronik bileşenler depolamadan önce yüksek-düşük sıcaklıkta eskime taramasını tamamlar, reddeder Niteliksiz ham stok doğrudan.

Adım 4: CNC Hassas İşleme ve Korozyon Önleyici Yüzey İşlemi

1. Boru şeklindeki ana gövde için CNC lazer kesim, kesintisiz otomatik kaynak ve hassas tornalamayı benimseyin;

2.Standart SUS316L boru iç duvarı, yapışmayı önlemek için ayna parlatma işlemini gerçekleştirir; Hastelloy/Titanyum özelleştirilmiş baskı boyası çamurunun uyarlanmasıyla asit ve alkali korozyon direncini artırmak için parçalar asitleme pasivasyonunu tamamlar çevre;

3. Dış koruma kabuğu, döküm + korozyon önleyici boya püskürtme ile işlenir.

Adım 5: Sensör Montajı, Devre Kablolaması ve Program Ön Ayarı

Profesyonel çalışanlar, montaj spesifikasyonlarına uygun olarak boru şeklindeki gövdenin içine ultrasonik algılama problarını sabitler; bir araya getirmek verici, ekran modülü ve kablo terminali. Ön program konsantrasyonu üst/alt limiti, filtre pres bağlantısı atölyede müşterinin çamur özelliğine göre çıkış parametresi ve parazit önleme algoritması, dahili kaplama devre hata ayıklama.

Adım 6: Simülasyonlu Baskı Bulamacı Yükleme Fabrika Testi (Core QC Link)

Tamamlanan her Konsantrasyon Ölçer, kendi hazırladığı yüksek lifli asit-alkali boya çamuru sıvısıyla 48 saatlik sürekli simülasyon testine tabi tutulur. Test ölçümü hassasiyet, kabarcık önleme ve fiber girişim önleme performansı, sinyal çıkış kararlılığı ve bağlantı yanıtı filtre pres PLC'si; Test verileri tolerans aralığını aşarsa dahili algoritmayı ayarlayın.

Adım 7: Bitmiş Ürün Kapsamlı Kalite Denetimi

Boyut toleransını, koruma derecesini (IP65/IP67/EX patlamaya dayanıklı), sızdırmazlık performansını ve tümünü yeniden inceleyin. makinenin çalışma durumu; Depolamadan önce test verilerini içeren fabrika denetim raporunu yayınlayın. başına %5 rastgele örnekleme Toplu iş tutarlılığını garanti etmek için yeniden kontrol etmek üzere toplu iş.

Adım 8: Nem Önleyici İhracat Paketleme ve Sevkiyat

İç boruyu ve metal parçaları pas önleyici gresle kaplayın, çekirdek bileşenlerini su geçirmez plastik filmle sarın; paket önlemek için ihracat kontrplak kutusuna komple set ekipmanı, yedek contalar, montaj çizimi ve kullanım kılavuzu Yurtdışı filtre pres projeleri için uzun mesafe deniz taşımacılığı sırasında deniz suyu nemi ve çarpışma hasarı.

Adım 9: Satış Sonrası Kurulum Rehberliği ve Yerinde Devreye Alma Hizmeti

Uzaktan video kurulum rehberliği ve parametre kalibrasyon hizmeti sağlayın; tam set filtrenin toplu siparişi için baskı + konsantrasyon ölçer projesi, müşterinin baskı ve boyama atölyesine profesyonel teknisyenler ayarlayın Filtre Presleri için Paslanmaz Çelik Hat İçi Borulu Bulamaç Konsantrasyon Ölçerinin yerinde kurulum hata ayıklaması için Destekleyici Boru Hattı Sistemi, Kimyasal Baskı ve Boyama Membranı ile tüm hat kapalı devre bağlantı testini tamamlayın Filtre Pres ve operatörleri günlük kalibrasyon ve bakım konusunda eğitin. 1 yıllık tam makine garantisi uygulayın ve ömür boyu maliyet-fiyat yedek parça tedarik hizmeti.

Ürün Karşılaştırması ve Rakipler

Eşleşen Destek Ekipmanları

1. Çekirdek Eşleştirme Sunucusu: Kimyasal Baskı ve Boyama Membran Filtre Presi

Konsantrasyon ölçer doğrudan filtre pres besleme boru hattına monte edilir ve gerçek zamanlı bulamaç iletir Filtre presi PLC kabinine konsantrasyon sinyali. Filtre presi besleme hızını, beslemeyi otomatik olarak ayarlar Konsantrasyon verilerine göre süre ve membran sıkma basıncı, son filtre keki nemini stabilize eder %55~%70 arasında, tutarsız çamur yoğunluğunun neden olduğu taşma sızıntısını ve filtre bezi tıkanmasını azaltır.

2. Değişken Frekanslı Bulamaç Besleme Pompası

4~20mA sinyal yoluyla konsantrasyon ölçere bağlanır; Gelen çamur aşırı konsantre olduğunda pompa, beslemeyi yavaşlatmak için çalışma frekansı; çok ince bulamaç için pompa, besleme hacmini artırmak üzere hızlanır. Gerçekleştir kapalı döngü otomatik besleme sağlar ve pompanın sık sık manuel olarak ayarlanmasını önler.

3. Otomatik Flokülant Dozajlama Sistemi

Konsantrasyon verileri otomatik ilaç eklemeyi yönlendirir: yüksek konsantrasyonlu çamur topaklaştırıcı dozajını artırır Otomatik olarak düşük konsantrasyonlu ham sıvı, kimyasal besleme miktarını azaltır, %18~%28 pıhtılaştırıcı maliyetinden tasarruf sağlar ve aşırı kimyasal atık.

4. Atık Su Tankı Mikser Karıştırıcı

Çamurun girmeden önce tamamen homojen ve eşit konsantrasyonda tutulması için çamur depolama tankının önüne monte edilir besleme boru hattı, konsantrasyon ölçer ölçümünü etkileyen keskin konsantrasyon dalgalanmasını büyük ölçüde azaltır Hassasiyet ve filtre pres çalışma stabilitesi.

5. Akıllı PLC Merkezi Kontrol Kabini

Konsantrasyon verilerini toplayın, filtre presi çalışma parametrelerini, pompa çalışma durumunu eşzamanlı olarak toplayın; farkına varmak çamur şartlandırma, besleme ve filtre preslemenin tam prosesli insansız otomatik kontrolü, geçmiş verileri destekler RS485 iletişimi yoluyla depolama ve uzaktan bulut kontrolü.

6. Yardımcı Ölçüm Aletleri (Opsiyonel)

Çevrimiçi pH Monitörü: Baskı boyası atık suyundaki asit-baz dalgalanmasını izleyin, ayarlamak için konsantrasyon verilerini eşleştirin filtre plakası korozyon önleyici konfigürasyon ve ilaç formülü;

Boru Hattı Elektromanyetik Debimetresi: Gerçek zamanlı kuru çamur toplamını hesaplamak için konsantrasyon ölçerle işbirliği yapın Üretim istatistikleri için ağırlık.

7. Bulamaç Konveyörü ve Filtre Kek Boşaltma Konveyörü

Konsantrasyonla kontrol edilen kararlı besleme, filtre keki oluşturma tutarlılığını artırır; tekdüze kuru filtre keki daha fazladır Çamurun otomatik olarak taşınması ve dışarı atılması için uygundur.

Ürün Sertifikasyonu

Tamamı Paslanmaz Çelik Hat İçi Borulu Bulamaç Konsantrasyon Ölçer, AB'ye uygun CE sertifikası aldı Avrupa pazarında serbest dolaşıma uygun elektriksel güvenlik ve elektromanyetik uyumluluk standartları.

Ürünler ilgili ISO kalite yönetim sistemi sertifikasyonunu geçer; tüm üretim akışı standartlaştırılmıştır kalite kontrol özellikleri.

Müşteri gümrük beyannamesi, proje ihalesi ve için eksiksiz resmi sertifika belgeleri sağlanabilir. üçüncü taraf denetimi.
