Çin'de Profesyonel Atıksu Sistemi Tedarikçisi

SINOU Karbon Nötrlüğü Atık Su Arıtma Sistemi, beton harmanlama tesisi alkali atık suyu için özel olarak tasarlanmış, konteynerli entegre bir nötrleştirme ve geri dönüşüm ünitesidir ve Suudi ihalesinin gerektirdiği tam set artık beton geri kazanımı ve agrega rejenerasyon sistemini mükemmel şekilde destekler.

Beton fabrikası atık suyu, ultra yüksek alkalinite (ham pH 12,5–13) ve ağır asılı ince çöl siltine (50–100μm ultra ince kum) sahiptir. Bu atık su sistemi, geleneksel kostik soda dozajının yerine gıdada kullanılabilir sıvı CO₂ karbonatlama nötralizasyon teknolojisini kullanır. Doğrudan üretimde yeniden kullanım için atık su pH'ını 6,5-8,5'e sabitler, ikincil kirliliği ortadan kaldırır, silt birikimini azaltır, pompa tıkanmasını çözer ve uzun vadeli sistem kullanılabilirliğini %95'in üzerine çıkarır.

Tam Ekipman Bileşimi

Kızağa monteli su sirkülasyon sisteminin tamamı şu çekirdek düzeneklerden oluşur:

● Sıvı CO₂ depolama tankı ve buharlaştırıcı ünitesi

● Basınç düşürme ve gaz dağıtım santrali

● İki aşamalı kademeli reaksiyon reaktörü

● Yüksek basınçlı pistonlu besleme pompası seti

● PH çevrimiçi verici ve gerçek zamanlı izleme probu

● Havuz sıvı seviyesi kilitleme kontrolü için radar seviye göstergesi

● PLC+MCC elektronik otomatik kontrol kabini, HMI dokunmatik ekran ve mobil APP uzaktan kumandası

● Basınç emniyet kontrol sistemi ve gaz-sıvı solenoid valfleri

● Silt susuzlaştırma için katı-sıvı filtre presi / bulamaç filtresi

● Ham su deposu, geçiş tampon tankı, temiz su yeniden kullanım tankı ve boru hattı çerçevesinin desteklenmesi

Tam Çalışma Akışı ve Süreç Açıklaması

Adım 1: Ham Su Toplama ve Ön Filtrasyon

Muazzam ultra ince çöl alüvyonu içeren yüksek alkali atık su, beton geri kazanım hattından ham su deposuna akar. Büyük topaklar ve kaba katılar önceden yakalanır; çözünebilir silt yüklü atık su, pistonlu besleme pompası aracılığıyla reaksiyon modülüne pompalanır.

Adım 2: CO₂ Atomizasyonu ve İki Aşamalı Nötralizasyon

Sıvı CO₂, gaz halindeki CO₂'ye buharlaştırılır, basınç düzenlenir ve kapalı iki aşamalı reaktöre enjekte edilir. Alkali atık su kulenin içinde atomize edilir ve CO₂ gazıyla tamamen karıştırılır: Çimento ve çöl kumundan gelen yüksek alkali kalsiyum hidroksit, çözünmeyen kalsiyum karbonat silti oluşturacak şekilde reaksiyona girerek pH'ı istikrarlı bir şekilde düşürür. Gerçek zamanlı PH probları, hassas pH stabilizasyonu için CO₂ gaz akışını otomatik olarak ayarlamak üzere sinyalleri PLC'ye geri besler.

Adım 3: Tampon Çökeltme ve Bulamaç Ayırma

Nötrleştirilmiş su geçiş tankına taşar; çökelmiş karbonat-kum bulamacı tankın tabanına çöker. Periyodik olarak konsantre bulamaç katı-sıvı filtre pres ünitesine pompalanır. Filtre keki (karışık kum ve karbonat çamuru) katı atık bertarafı için susuzlaştırılır; Süzüntü yeniden işlenmek üzere ham su tankına geri akar.

Adım 4: Son Parlatma ve Temiz Suyun Yeniden Kullanımı

Geçiş tankındaki süpernatan arıtılmış su, temiz su havuzuna akar. Arıtılmış su, beton karıştırma yeniden kullanım standartlarını karşılar, %100 su kapalı döngü sirkülasyonunun gerçekleştirilmesi için mikser kamyonu yıkama, agrega yıkama ve harmanlama üretim hatlarına geri pompalanır.

Adım 5: Tam Otomatik Kilitleme Kontrolü

Radar seviye göstergeleri tüm havuzlardaki sıvı seviyelerini izler; PH vericileri, gaz basıncı sensörleri, pompa çalışma sinyalleri, pompa hızını, CO₂ akışını ve bulamaç boşaltma döngülerini otomatik olarak ayarlamak için PLC sistemiyle kilitlenir. Uzaktan mobil uygulama izleme ve arıza alarmı ile manuel/otomatik ikili çalışma modları mevcuttur.

Temel Teknik Avantajlar

(1) Hassas CO₂ nötrleştirme, sıfır ikincil kirlilik, düşük işletme maliyeti

Sodyum hidroksit gibi alkali kimyasal katkı maddeleri yoktur. CO₂ karbonatlaması stabil karbonat çökeltileri oluşturur, aşırı dozda pH dalgalanmasını önler, kimyasal tüketim maliyetini azaltır.

(2) 50–100μm ince çöl kumu için özel anti-silt-birikimi tasarımı

Türbülanslı karıştırma özelliğine sahip iki aşamalı reaktör, ultra ince kumun tank duvarlarına yapışmasını önler; Geçiş tankı, eğimli çamur önleyici alt yapı + zamanlı bulamaç pompalama döngüsünü benimser.

(3) Sirkülasyon pompaları için tıkanmaya karşı tam koruma

Pompa emme portlarından önce ön filtre filtreleri + geniş akış geçişlerine sahip değişken frekanslı dalgıç pompa; nötralizasyon topaklaşması, küçük çöl kumu parçacıklarını daha büyük çökelebilir topaklarda toplayarak ince parçacıkların aşınmasını ve pompa çarkları ile boru hattı dirseklerindeki tıkanmayı azaltır.

(4) İhalede belirtildiği üzere yüksek sistem kullanılabilirliği ≥%95

Tüm ıslanan parçalar için sağlam, korozyona dayanıklı malzeme yapısı (alkali önleyici, silt önleyici aşınma); Otomatik kendi kendini temizleyen çamur boşaltma döngüleri, geleneksel atık su sistemlerine kıyasla manuel bakım sıklığını önemli ölçüde azaltır. Minimum aksama süresiyle uzun servis ömrü.

(5) Büyük eşleşen taşıma kapasitesi, proje talebine mükemmel uyum sağlar

Standart işleme suyu akışı 30–60 m³/saat. Gaz akışı, 3 set 150m³/saat karıştırma tesisinden gelen dalgalı tepe atık su çıkışıyla başa çıkmak için 50–500m³/saat arasında ayarlanabilir.

(6) Tam otomatik gözetimsiz çalışma

PLC + HMI yerel kontrol + mobil APP uzaktan gerçek zamanlı izleme, kendi kendine arıza teşhisi ve alarm.

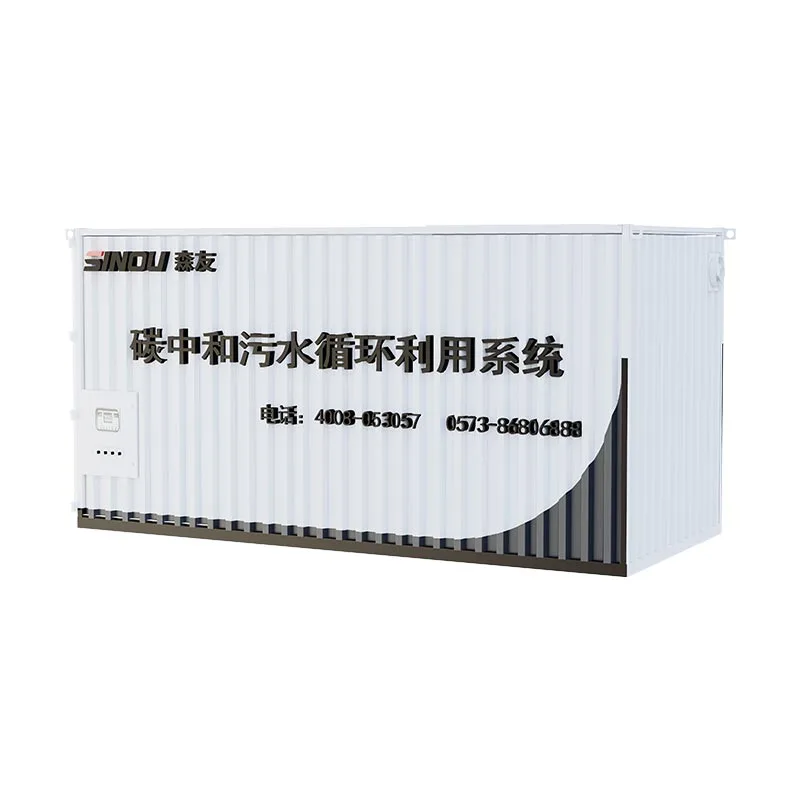

(7) Konteynerli entegre kızak düzeni

Kompakt önceden monte edilmiş konteyner çerçevesi. Karmaşık inşaat temelinde değişiklik yapmadan yerinde hızlı kurulum.

Resmi Teknik Parametre Tablosu

Agrega Geri Kazanım Sistemiyle Eşleşen İşbirliği

Bu karbon nötr atık su ünitesi, tam bir kapalı devre kaynak yenileme hattı oluşturur.Döner Beton Arıtıcı / Titreşimli Beton Arıtıcı:

● Kum-çakıl seperatörlerinden deşarj edilen atık su doğrudan bu nötralizasyon sisteminin ham su tankına beslenir;

● Nötralizasyon çökeltisinde yakalanan ultra ince 50–100μm çöl kumu, kısmen agrega stoklarına geri kazanılabilir; fazla çamur, düşük maliyetli katı atık bertarafı için filtre preslenerek atık hacmi en aza indirilir;

● Tamamen geri dönüştürülmüş temiz su, mikser kamyonlarının yıkanmasına, ayırıcıların yıkanmasına ve beton harmanlama işlemlerine geri dönerek tatlı su satın alma tüketimini ve çevreye deşarj ücretlerini azaltır;

● Birleşik MCC merkezi kontrol kabini, tüm hat koordineli otomatik çalışma için agrega geri kazanım ana bilgisayarı ile atık su arıtma sistemi arasında senkronize başlatma-durdurma bağlantısını gerçekleştirir.

Bakım ve Kalite Güvence Uyumluluğu

● Garanti süresi:İhale garanti kurallarına uygun olarak, kabulün tamamlanmasından itibaren minimum 3 yıllık tam ekipman garantisi.

● 2 yıllık yedek parça paketi:Suudi Arabistan'a yedek parça teslimatı için resmi birim fiyatlandırma ve onaylanmış teslim süresiyle birlikte iki tam yıllık sürekli çalışmayı kapsayan eksiksiz bir önerilen yedek parça listesi sağlıyoruz.

● Satış sonrası servis:Yurtdışı mühendis yerinde kurulum rehberliği, tam ekipmanın devreye alınması, uygulamalı operatör eğitim programları, sahanın başlatılması için özel olarak gönderilen teknik destek personeli.

● HCC Körfez Bölgesi proje geçmişi:Yerel endüstri deneyimi için ihale değerlendirme puanını artırmak amacıyla, mevcut çöl kumu beton tesisi atık su nötrleştirme ve geri dönüşüm tesislerine sahip Suudi Arabistan ve diğer Körfez İşbirliği Konseyi ülkeleri için doğrulanmış referans vakaları sağlıyoruz.

Ürün Özelliği Öne Çıkanlar

● Suyun PH'ını dengelemek için etkili karbon dioksit nötralizasyonu

● Çevre dostu düşük karbonlu süreç, ikincil kirlilik yok

● Tam otomatik uzaktan akıllı kontrol sistemi

● İstikrarlı garantili kaliteyle olgun endüstriyel teknoloji

● Aşınma ve korozyon önleyici bileşen malzemeleri servis ömrünü uzatır

● Düşük kimyasal girdisi, uzun vadeli tesis işletme giderlerini azaltır

● Yurtdışında kolay nakliye ve sahada hızlı montaj için konteynerli modüler tasarım

SSS

S1: Bu atık su sistemi hangi destekleyici ekipmanla çalışabilir?

C: Bu karbon nötr atık su sistemi, döner beton geri kazanım cihazı, titreşimli beton geri kazanım cihazı ve besleme olukları da dahil olmak üzere tüm beton geri dönüşüm ekipmanı serimizle mükemmel şekilde eşleşen SINOU tarafından bağımsız olarak geliştirilmiştir. Artık beton ve beton santrallerinin yıkama atık suları için komple bir kapalı devre arıtma hattı oluşturur. Tüm ekipman seti, senkronize bağlantı işlemini ve kolay genel yönetimi gerçekleştiren birleşik PLC merkezi kontrolünü benimser.

S2: Sistemin uygulanabilir arıtma kapasitesi nedir? Büyük karıştırma tesislerinin gereksinimlerini karşılayabilir mi?

C: Standart atık su sistemimiz, 30 m³/saat ile 60 m³/saat arasında değişen bir işleme kapasitesine sahiptir ve birden fazla üretim hattına sahip büyük beton santrallerinin su arıtma talebini tam olarak karşılar. Ayrıca farklı tesis ölçeklerine uyacak şekilde gerçek günlük atık su çıkışına göre özelleştirilmiş akış tasarımını da destekliyoruz.

S3: Ekipmanın geçerli güç kaynağı standardı nedir?

C: Sistem, Suudi Arabistan ve diğer Körfez bölgelerinde yaygın olarak kullanılan senkron jeneratör güç kaynağı ile tamamen uyumlu olan 3 fazlı, 380V, 60Hz güç kaynağı için tasarlanmıştır. Elektrikli bileşenler, stabil çalışmayı sağlamak amacıyla jeneratör setlerinin dengesiz voltajına göre optimize edilmiştir.

S4: Sistem çöl kumundaki 100μm'nin altındaki ince parçacıkları nasıl işliyor?

C: Çok aşamalı filtreleme, pıhtılaşma ve yerçekimi çökeltmesinden oluşan birleşik bir süreci benimsiyoruz. İlk olarak, çok katmanlı hassas filtre elekleri çoğu ince kumu yakalar; Daha sonra karıştırma ekipmanı, dağınık mikro parçacıkları büyük topaklar halinde toplamak için atık suyu pıhtılaştırıcıyla karıştırır.

Yatay çökeltme tankında doğal çökeltme sonrasında kalan küçük parçacıklar, pompanın ön uç filtresi tarafından tutulur. Son olarak, ince kum içeren tüm çamur, derin susuzlaştırma için filtre presine taşınır ve 100μm'nin altındaki parçacıkların sızıntı olmadan tamamen bertaraf edilmesi sağlanır.

S5: Çözüm neden hidrosiklon ve eğimli tüp sedimantasyon tankını kullanmıyor?

C: İnce çöl kumunun gerçek çalışma koşulları ve SINOU'nun olgun teknik rotasıyla birleştirildiğinde, hidrosiklon ve eğimli tüp yapılarını iptal ediyoruz. Büyük hacimli yatay çökeltme tankı, hidrolik tutma süresini uzatan ve ultra ince kumun yeterli miktarda çökelmesini sağlayan tam zamanlı karıştırma cihazlarıyla donatılmıştır.

Bu tasarım, ekipman yapısını basitleştirir, arıza noktalarını ve günlük bakım iş yükünü azaltır ve zorlu çöl ortamlarında uzun süreli sürekli çalışmaya daha uygundur.

S6: Tank ve havuzlarda tortu birikimini önlemek için ne gibi önlemler alınıyor?

C: Tortu önleyici birden fazla önlem alıyoruz. Tüm su depoları, ölü köşeleri olmayan eğimli koni tabanlı yapıya sahiptir ve iç duvar, yapışmayı önleyici ve aşınmaya dayanıklı kaplama ile kaplanmıştır. Her tank, su kütlesinin her zaman dinamik olarak akmasını sağlamak için özel karıştırma cihazlarıyla donatılmıştır.

Bu arada sistem, çamuru düzenli olarak filtre presine boşaltan sıvı çamur seviye monitörleri ve otomatik çamur tahliye vanaları ile donatılmıştır. Temel olarak tortunun uzun süreli birikmesini ve sıkışmasını önler.

S7: Su pompalarının çok miktarda ince kumdan kaynaklanan tıkanma sorunu nasıl çözülür?

C: Pompanın tıkanmasını önlemek için birden fazla koruma önlemi vardır. İlk olarak, çeşitli eşyaları ve toplanmış çamurları engellemek için pompa girişine çok kademeli filtreler takılır.

İkincisi, SINOU'nun kendi geliştirdiği, geniş akış geçişlerine ve mükemmel aşınma önleyici performansa sahip, ince parçacıklar tarafından yapışması kolay olmayan hidrolik seramik pistonlu pompasını kullanıyoruz.

Ayrıca pompa dipteki çökeltiyi karıştırmaya başlamadan önce karıştırma cihazı önceden çalışarak, anlık çamur emme ve tıkanmayı önler. Sistemde ayrıca anormal koşullar oluştuğunda makineyi otomatik olarak durduracak aşırı yük ve durma koruması da bulunmaktadır.

S8: İnce kum boru hattında ve ekipmanda ciddi aşınmaya neden olur mu?

C: Kanalizasyon ve ince kumla temas eden tüm akış geçiş parçaları aşınmaya karşı yüksek dirençli malzemelerden yapılmıştır. Boru hatlarının ve tankların iç duvarı aşınma önleyici kaplama ile işlenir.

Ön filtreleme işlemiyle birlikte sudaki serbest ince kum içeriği büyük ölçüde azaltılır, bu da tüm sistemin aşınma oranını etkili bir şekilde azaltır ve servis ömrünü uzatır.

S9: Tüm ekipman seti için karıştırma sistemlerinin donatılması gerekli midir? İşlevleri nelerdir?

C: Karıştırma sistemleri tüm tanklar ve havuzlar için standart konfigürasyonlardır. Su toplama tankı ve konsantrasyon tankındaki karıştırıcılar ince kumun çökelmesini ve sıkışmasını önler; Reaksiyon tankındaki karıştırıcılar, nötrleştirme ve topaklanma etkisini garanti edecek şekilde karbon dioksit, pıhtılaştırıcı ve atık suyun tam olarak karışmasını sağlar.

Tüm karıştırma cihazları, tam otomatik çalışmayı gerçekleştirmek için pompalar ve çamur boşaltma vanaları ile birbirine kilitlenmiştir.

S10: Çamur arıtımı için neden filtre presini seçmelisiniz? Avantajları nelerdir?

C: Filtre presi, terminal çamurunun bertaraf edilmesi için temel ekipmandır. Ultra ince kum içeren yüksek konsantrasyonlu çamuru kuru çamur keklerine sıkıştırarak katı-sıvı ayrımını tam olarak gerçekleştirebilir. Süzüntü geri dönüşüm için ön havuza geri akar ve sıfır atık su deşarjı elde edilir.

Tam otomatik filtre presi, karıştırma tesislerinin sürekli üretimi için en uygun seçim olan geniş çamur işleme kapasitesi ve istikrarlı performansıyla gözetimsiz çalışmayı destekler.

S11: Atık su pH'ının nötrleştirilmesi için hangi teknoloji kullanılıyor? İkincil kirlilik var mı?

C: Bu sistem, temel karbon nötrleştirme çözümümüz olan karbondioksit nötrleştirme teknolojisini benimser. Çimento atık suyundaki alkali maddeler CO₂ ile reaksiyona girerek su ve zararsız karbonat çökeltisi oluşturur.

Tüm süreç boyunca kostik soda ve diğer kimyasal maddeler eklenmez, dolayısıyla Körfez bölgesindeki yerel çevre koruma standartlarını karşılayan ikincil bir kirlilik olmaz.

S12: Geri dönüştürülmüş suyun pH aralığı nedir? Beton üretiminde tekrar kullanılabilir mi?

C: Karıştırma tesislerinden gelen ham alkali atık suyun pH değeri 12,5~13'tür. CO₂ nötrleştirme işleminden sonra atık suyun pH'ı 6,5 ile 8,5 arasında stabil olarak kontrol edilir.

Geri dönüştürülen su, beton harmanlama ve transmikser temizliği için su kalitesi standartlarını tamamen karşılıyor ve üretim hattında doğrudan yeniden kullanılabiliyor.

S13: Atık su sisteminin günlük bakım çalışmaları nedir? Bakım zor mu?

C: Genel bakım işi basittir. Günlük işler esas olarak pompaların ve karıştırıcıların çalışma durumunun incelenmesini, filtre eleklerinin kontrol edilmesini ve geri yıkamanın yapılmasını, sıvı seviyesi ve pH verilerinin gözlemlenmesini içerir.

Haftalık ve aylık bakım, yağlama, cihaz kalibrasyonu ve cıvata sabitlemeye odaklanır. Eksiksiz bir hiyerarşik bakım planı oluşturduk ve işletme ve bakım personeli mesleki eğitimden sonra hızlı bir şekilde işe başlayabilir.

S14: Ekipmanın önerilen bakım döngüsü nedir?

C: Beş seviyeli bakım yönetimini benimsiyoruz: günlük denetim, haftalık rutin bakım, aylık kısmi bakım, üç ayda bir bileşen denetimi ve yıllık tam sistem bakımı. Filtre elekleri, filtre bezleri, pompa contaları ve karıştırma bıçakları gibi aşınan parçalar, ekipmanın genel çalışma oranının %95'in üzerinde olmasını etkili bir şekilde sağlayabilen net değiştirme döngülerine sahiptir.

S15: Ekipmanın garanti süresi nedir? Satış sonrası destek nasıl sağlanabilir?

C: Atık su sisteminin tamamı 3 yıllık tam garantiye sahiptir. Yurtdışı yerinde kurulum rehberliği, ekipman devreye alma ve profesyonel operatör eğitimi sağlıyoruz. Ekipmanla birlikte iki yıllık çalışma için tam yedek parça listesi sağlanıyor ve yedek parçaların Körfez bölgesine hızlı teslimatını garanti ediyoruz.

S16: Sistem gözetimsiz çalışmayı gerçekleştirebilir mi?

C: Evet. Tüm sistem, tam otomatik karıştırma, su pompalama, çamur boşaltma ve filtre presleme bağlantısıyla PLC + HMI akıllı kontrolünü benimser. Tesis için işçilik maliyetlerinden büyük ölçüde tasarruf sağlayan, 24 saat gözetimsiz sürekli çalışmayı gerçekleştirerek gerçek zamanlı uzaktan izleme ve arıza alarmını destekler.

S17: Geleneksel atık su arıtma ekipmanlarıyla karşılaştırıldığında bu sistemin avantajları nelerdir?

C: İlk olarak, mükemmel çökelme önleyici ve tıkanma önleyici tasarım ve daha yüksek ekipman çalışma hızı ile ultra ince çöl kumunun sorunlu noktalarını hedef alır.

İkincisi, karbondioksit nötralizasyon teknolojisi kimyasal maliyetlerden tasarruf sağlar ve daha çevre dostudur.

Üçüncüsü, hidrosiklonlar gibi yedek üniteler olmadan ekipman yapısı basitleştirilmiştir, böylece arıza oranı ve uzun vadeli bakım maliyeti daha düşüktür.

Ek olarak, kompakt düzen, taşıma ve yerinde kurulum için uygundur.
